INTUÏTIEF EN INTELLIGENT GRAVEREN
Afgebeeld met de optionele zelfcentrerende klem

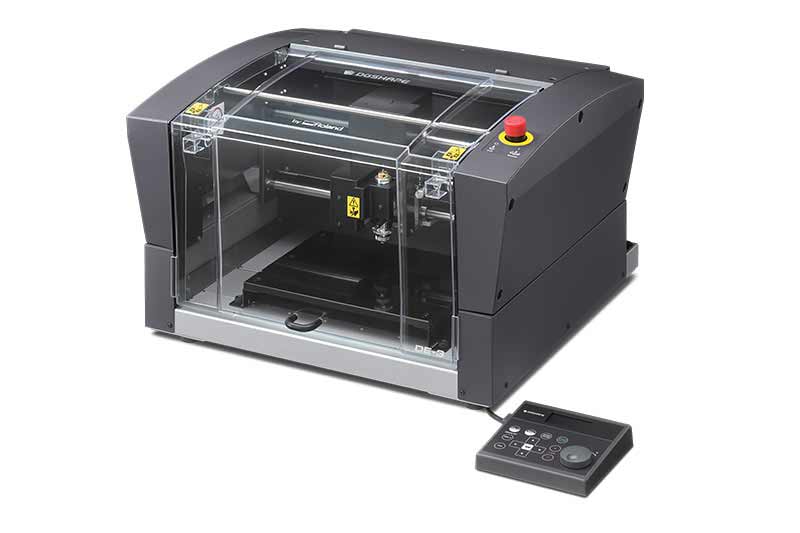

NIEUW DE-3 Desktop Graveermachine
Ontdek een wereld van graveertoepassingen met de DE-3
Of u nu een signaalbordenmaker, fabrikant van apparatuur of een leverancier van awards en geschenken bent, de DE-3 desktop graveermachine is bij uitstek geschikt voor het graveren van een indrukwekkende verscheidenheid aan geschenkartikelen, bewegwijzering, trofeeën, gereedschappen en industriële producten. De geïntegreerde veiligheidskap en de gebruikersvriendelijke bediening van de DE-3 maken hem ook ideaal voor gebruik in winkelomgevingen.
Graveer op een reeks kunststoffen en composietmaterialen, waaronder printplaten.

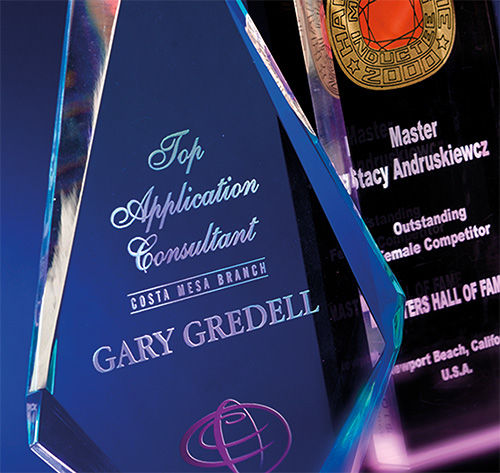

Graveer namen en afbeeldingen op awards in acryl en signaalborden met de veelzijdigheid van de DE-3.

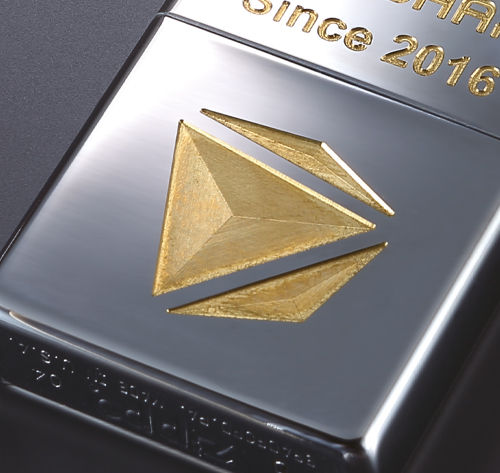

Personalisatie in de winkel is nog nooit zo populair geweest. Met de DE-3 kunt u unieke gepersonaliseerde producten aanbieden om de winstgevendheid van uw bestaande productlijn te verhogen. Graveer op zilver, goud en andere metalen om winstgevende gepersonaliseerde geschenkartikelen te maken.

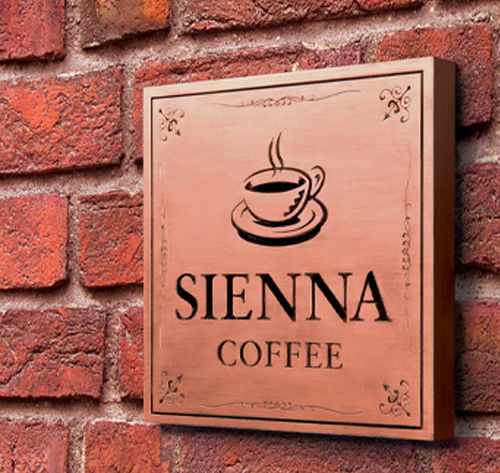

Voeg tekst en afbeeldingen toe op plaquettes en borden met een scherpe, heldere precisie en zonder het inbranden van het oppervlak dat vaak optreedt bij laser graveermachines.

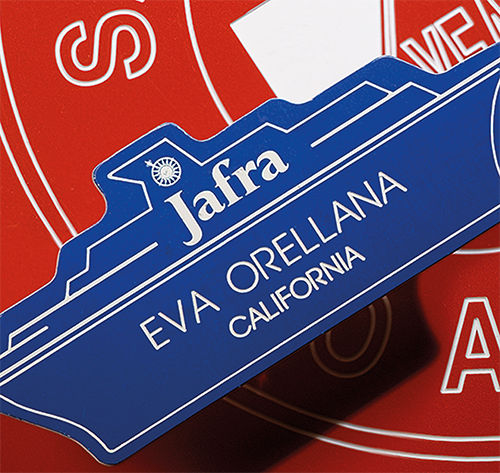

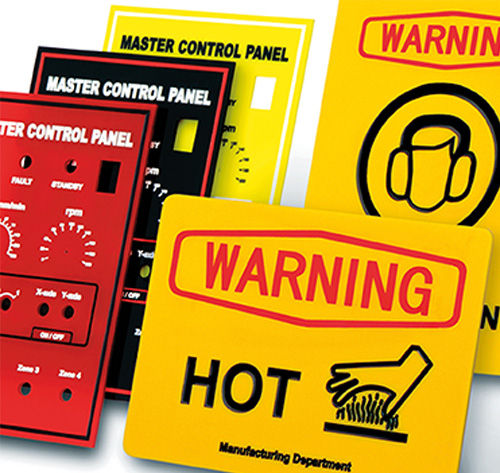

Personaliseer industriële gereedschappen, naamplaatjes en veiligheidsborden in metaal, kunststof en andere materialen.
Accurate personalisatie binnen handbereik
Een laserpointer definieert nauwkeurig het beginpunt en toont een voorbeeld van een graveerpad op de media - stel de graveerpositie in met een druk op de knop.
Nauwkeurig graveren
Eenvoudig te gebruiken diepteregelaars kunnen op de spindel geïnstalleerd worden om automatisch de graveerdiepte te regelen op het oppervlak en zo consistente resultaten nauwkeurige te leveren.
Snelle en eenvoudige productie
De DE-3 wordt aangedreven door een borstelloze DC-motor die 20.000 toeren draait en maakt gebruik van geavanceerde oppervlaktedetectie en andere automatische functies om snel en eenvoudig in te stellen en te graveren.
Ethernetverbinding
Draagbaar bedieningspaneel

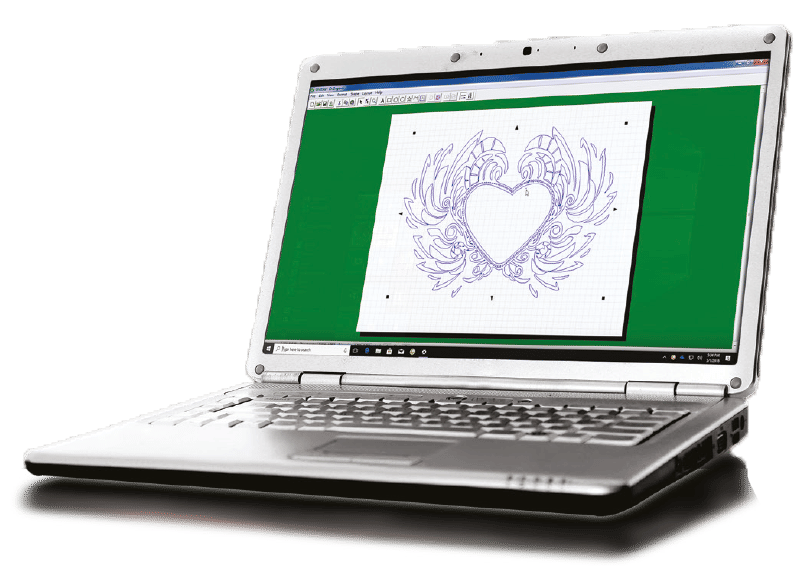

Nieuwe software en open architectuur
De DE-3 is een open source technologie die out-of-the-box werkt met alle populaire graveersoftware, standaard gereedschappen en materialen. Bij de DE-3 is ook Dr. Engrave Plus software inbegrepen die nieuwe voordelen voor gebruikers biedt.
- Ondersteunt AI-bestanden en standaard grafische / vectorgegevens
- Nieuw toegevoegde nivellerings- en boorfuncties maken het mogelijk om standaard tekst te graveren, maar ook om het oppervlak te nivelleren en gaten te boren
- Bevat handige sjabloonfuncties en Excel- en CSV-databases voor het snel graveren van jobs met seriële gegevens
Extra functies
|
Een compact desktopapparaat dat presteert als een graveermachine uit de productieklasse. |
|
Extra zelfcentrerende bankschroef beschikbaar om onregelmatige voorwerpen zoals heupflessen, compacte spiegels, brilmonturen en meer stevig vast te houden. |
|
Apparaat met kleine voetafdruk maar met een royaal 305 mm (X) x 230 mm (Y) x 40 mm (Z) werkgebied, voor een comfortabele integratie in kantoor-, klaslokaal-, werkplaats- en winkelomgevingen. |
|
Schone en veilige graveeroplossing met een volledig gesloten graveerfunctie. |
| Afmetingen werktafel | 305 mm x 230 mm | |
| Maximaal werkgebied (Werkbereik) | X, Y, Z：305 mm × 230 mm × 40 mm | |
| XYZ-asaandrijvingssysteem | Stappenmotor, 3-assige gelijktijdige regeling | |
| Bedrijfssnelheid | XY-as: | 0,1-60 mm/sec. |
| Z-as: | 0,1-30 mm/sec. | |
| Softwareresolutie | 0,01 mm/stap | |
| Mechanische resolutie | XYZ-as: | 0,00125 mm/stap |
| Spindel motor | Borstelloze gelijkstroommotor | |
| Spindeltoerental | 5000-20000 tpm | |
| Gereedschap laden | Freeshouder, Spantang type | |
| Maximale materiaaldikte | 40 mm (38 mm bij gebruik van de neuskegel) | |
| Verbinding | USB of Ethernet (10 BASE-T/ 100 BASE-TX) | |
| Machinetaal | RML-1 | |
| Stroomvoorziening | Spanning en frequentie | AC 100 tot 240V ± 10%, 50/60 Hz (overspanningscategorie: II, IEC 60664-1) |
| Nominale stroom | 1,0 A | |
| Stroomverbruik | 80 W | |
| Werkingsgeluid | Tijdens gebruik | 60 dB (of minder) |
| Tijdens stand-by | 40 dB (of minder) | |
| Externe afmetingen | 616 mm × 587 mm × 390 mm | |
| Gewicht van de machine |
35 kg |
|
| Installatie-omgeving | Gebruik binnenshuis, hoogte: 2000 m of minder, temperatuur 5 tot 40 °C, luchtvochtigheid 35 tot 80% (geen condensatie), milieuvervuiling graad 2 | |
| Meegeleverde artikelen | DGSHAPE softwarepakket CD, voedingskabel, voedingsadapter, USB-kabel, neuskegel (hars/metalen componenten), neusbout (bevestigingsschroef, veer), reservebout (voor snijkophouder), vaste spantang (∅ 3.175 mm), steeksleutel, inbussleutel, Hex-driver, kleefblad, stofafscheideradapter, instelgids | |
| ITEM | Model | Beschrijving | ||
|
Graveerfrezen |
ZEC-A2013 |
Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 0,127 mm (B) | ||
| ZEC-A2025 | Gecementeerde hardmetalen dia. = 3,175 mm x 114 mm (L) x 0,254 mm (B) | |||
| ZEC-A2051 | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 0,508 mm (B) | |||
| ZEC-A2076 | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 0,762 mm (B) | |||
| ZEC-A4013 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,127 mm (B) | |||
| ZEC-A4025 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,254 mm (B) | |||
| ZEC-A4051 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,508 mm (B) | |||
| ZEC-A4076 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,762 mm (B) | |||
| Graveercutters (voor aluminium of messing) |
ZEC-A2013-BAL | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 0,13 mm (B) | ||
| ZEC-A2025-BAL | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 0,25 mm (B) | |||
| ZEC-A4013-BAL | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,13 mm (B) | |||
| ZEC-A4025-BAL | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,25 mm (B) | |||
|
Parallelle graveerfrezen |
ZEC-A2150 | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 1,52 mm (B) | ||
| ZEC-A2190 | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 1,91 mm (B) | |||
| ZEC-A2230 | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 2,29 mm (B) | |||
| ZEC-A2320 | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 3,175 mm (B) | |||
| ZEC-A4150 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 1,52 mm (B) | |||
| ZEC-A4190 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 1,91 mm (B) | |||
| ZEC-A4230 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 2,29 mm (B) | |||
| ZEC-A4320 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 3,175 mm (B) | |||
| ZEC-A4380 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 3,81 mm (B) | |||
| ZEC-A4430 | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 4,34 mm (B) | |||
| Quarter round frezen (voor plastic) |
ZEC-A2013-QR | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 0,13 mm (B) | ||
| ZEC-A2025-QR | Gecementeerde carbiden dia. = 3,175 mm x 114 mm (L) x 0,25 mm (B) | |||
| ZEC-A4013-QR | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,13 mm (B) | |||
| ZEC-A4025-QR | Gecementeerde carbiden dia. = 4,36 mm x 165 mm (L) x 0,25 mm (B) | |||
| Diamant graveerfrezen | ZDC-A2000 | Diamant dia. = 3,175 mm x 127 mm (L) | ||
| ZDC-A4000 | Diamant dia. = 4,36 mm x 178 mm (L) | |||
Alle gereedschappen met een diameter van 4,36 hebben een ZC-E436 spantang nodig
| ITEM | Model | Beschrijving | ||
|
Spantangen voor eindfrees |
ZC-23 |
Diameter 6 mm, 5 mm, 4 mm en 3 mm spantangen: 1 stuk elk | ||
| ZC-23-3 | Diameter 3 mm spantang: 1 stuk | |||
| ZC-23-4 | Diameter 4 mm spantang: 1 stuk | |||
| ZC-23-6 | Diameter 6 mm spantang: 1 stuk | |||
| ZC-23-3175 | Diameter 3,175 mm spantang: 1 stuk | |||
| ZC-23-6.35 | Diameter 6,35 mm spantang: 1 stuk | |||
| Spantang voor frezen met een diameter van 4,36 mm | ZC-E436 | Diameter 4,36 mm spantang: 1 stuk | ||
|
Neuskegel |
ZDN-200 (metaal) | Binnendiameter 2 mm, buitendiameter 4,2 mm, voor het graveren van tekst | ||
| DN-500R (Plastic) | Binnendiameter 5 mm, buitendiameter 8 mm, voor het graveren van tekst | |||
| Spindeleenheid | ZS-35S | Vervangende spindeleenheid | ||
| Zelfklevende folie voor het vastzetten van materiaal | AS-10 | 210 mm x 140 mm, 10 vellen | ||
| Centrale bankschroef | ZV-23CS | Laadbaar materiaal met behulp van mal voor naamplaatje: 152 mm (X) x 148 mm (Y) en 35 mm (H) Laadbaar materiaal met behulp van mal voor pen of buis: 90 mm (X) x 146 mm (Y) en maximaal 20 mm dik |
||
| T-groef tafel | ZTT-35 | Tafelgrootte: 292 mm (X) x 220 mm (Y) Afmetingen: 355 mm (B) x 230 mm (D) x 40 mm (H) |
||
Garantie en ondersteuning
DGSHAPE by Roland garandeert een altijd bedrijfsklare machine met een garantie van 1 jaar plus ondersteuning via een netwerk van toegewijde dealers en gecertificeerde onderhoudstechnici. Roland zorgt dankzij gespecialiseerde ondersteuning en opleidingen op maat voor en na uw aankoop voor uw specifieke behoeften.
