UNE GRAVURE INTUITIVE ET INTELLIGENTE
Modèle présenté avec étau central en option

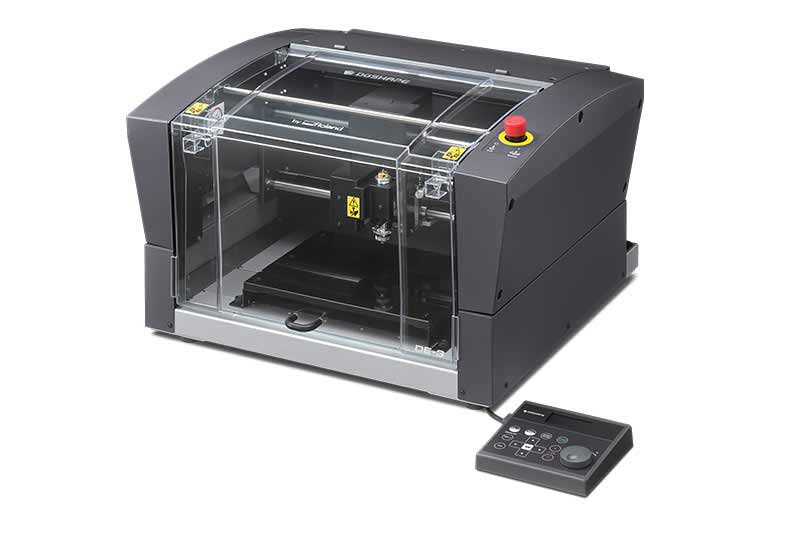

DE-3 Machine de gravure compacte
Dotée d'une technologie de pointeur laser, avec connectivité Ethernet, ajustement automatique de la profondeur et de nombreuses fonctionnalités intelligentes, la DE-3 est la solution clé en main idéale pour graver avec précision du texte et des images sur un large éventail de matériaux et d'objets.
Découvrez tout un monde d'applications de gravure avec la DE-3
Que vous soyez un créateur d'enseignes, un constructeur d'équipements ou un fournisseur de trophées et de cadeaux, la machine de gravure compacte DE-3 est idéale pour graver sur une myriade d'objets : cadeaux, signalétique, trophées, outils et produits industriels. Le carénage de sécurité intégré de la DE-3 et son mode d'utilisation convivial la rendent idéale pour les environnements de vente au détail.
Gravez sur un large éventail de plastiques et matériaux composites, y compris les circuits imprimés.
Gravez des noms et des images sur des trophées et des enseignes en acryliques grâce à la polyvalence de la DE-3.
La personnalisation d'objets en boutique n'a jamais été aussi populaire. Avec la DE-3, vous pouvez proposer des produits personnalisés uniques pour accroître la rentabilité de votre gamme de produits existante. Gravez sur l'argent, l'or et d'autres métaux pour créer des cadeaux personnalisés rentables.
Ajoutez du texte et des images sur des plaques et des enseignes en bénéficiant d'une précision absolue, en évitant les brûlures de surface causées par les machines de gravure laser.
Personnalisez vos outils industriels, plaques signalétiques et panneaux de sécurité en métal, plastique ou composés d'autre matériaux.
Créez des panneaux tactiles et en Braille résistants.
Une personnalisation précise à portée de main
Un pointeur laser définit précisément le point d'origine et affiche un aperçu du chemin de gravure sur le matériau : définissez la position de gravure d'une simple pression sur un bouton.
Précision de gravure
Des nez régulateurs peuvent être ajoutés au module d'axe afin d'ajuster automatiquement la profondeur de gravure à la surface du matériau, pour des résultats homogènes et de grande qualité.
Production rapide et facile
Alimentée par un moteur sans balais 20 000 tr/m CC, la DE-3 s'appuie sur une détection de surface sophistiquée et d'autres fonctionnalités automatiques pour simplifier et accélérer la configuration et la gravure.
Connexion Ethernet
Contrôle manuel
Nouveau logiciel et architecture ouverte
La DE-3 utilise une technologie open source compatible sans préparation particulière avec les principaux logiciels de gravure, ainsi qu'avec les outils et les matériaux standard du secteur. Le logiciel Dr. Engrave Plus est également fourni avec la DE-3 pour offrir de nouveaux avantages aux utilisateurs.
- Prise en charge des fichiers AI et des fichiers d'images/vectorisés standard
- Ajout de nouvelles fonctions de nivelage et de perçage, qui permettent de graver du texte standard, mais aussi de niveler la surface du matériau et de percer des trous.
- Retrouvez les fonctions de modèle pratiques prenant en charge les bases de données Excel et CSV pour graver rapidement des travaux de données en série
Fonctionnalités supplémentaires
|
Une machine de gravure compacte aux performances dignes d'un graveur de production. |
|
Un étau central est disponible en option pour fixer les objets de forme irrégulière tels que les flasques, les miroirs de poche ou encore les montures de lunettes. |
|
Machine de faible encombrement avec une aire de travail confortable de 305 mm (X) x 230 mm (Y) x 40 mm (Z), ce qui lui permet d'être installée dans des bureaux, une salle de cours, un atelier ou un environnement de vente au détail. |
|
Solution de gravure propre et sûre avec aire de travail entièrement carénée. |
| Dimensions de la table de travail | 305 mm x 230 mm | |
| Aire de travail maximale (carénage) | X, Y, Z ：305 mm × 230 mm × 40 mm | |
| système d'entraînement d'axe XYZ | Moteur pas-à-pas, commande simultanée sur 3 axes | |
| Vitesse de travail | Axe XY : | 0,1-60 mm/s |
| Axe Z : | 0,1-30 mm/s | |
| Résolution logicielle | 0,01 mm/pas | |
| Résolution mécanique | Axes XYZ : | 0,00125 mm/pas |
| Moteur de broche | Moteur sans balais CC | |
| Vitesse de la broche | 5 000 à 20 000 tr/min | |
| Installation des outils | Porte-outil, de type collet | |
| Épaisseur maximale du matériau | 40 mm（38 mm en cas d'utilisation d'un nez régulateur） | |
| Connectivité | USB ou Ethernet (commutation automatique 10 BASE-T/ 100 BASE-TX) | |
| Langage machine | RML-1 | |
| Alimentation électrique | Tension et fréquence | CA 100 à 240 V ± 10 %, 50/60 Hz (catégorie de surintensité : II, IEC 60664-1) |
| Intensité nominale | 1 A | |
| Consommation électrique | 1 240 W | |
| Volume sonore | En fonctionnement | 60 dB (ou moins) |
| En veille | 40 dB (ou moins) | |
| Dimensions extérieures | 616 mm x 587 mm x 390 mm | |
| Poids de la machine |
35 kg |
|
| Environnement d'installation | Utilisation en intérieur, altitude : jusqu'à 2 000 m, Températures entre 5 et 40 °C, humidité entre 35 et 80 % (sans condensation), Degré de pollution environnementale 2 | |
| Éléments inclus | CD du progiciel DGSHAPE, Câble d'alimentation, Adaptateur électrique, Câble USB, Nez régulateur (composants résine/métal), Jeu de vis de fixation du nez régulateur (vis de fixation, ressort), Jeu de vis de rechange (pour le porte-outil), Collet plein (∅ 3,175 mm), Clé tricoise, Clé six pans, Tournevis six pans, Film adhésif, Adaptateur pour collecteur de poussière, Guide de configuration | |
| Article | Modèle | Description | ||
|
Outils de coupe pour la gravure |
ZEC-A2013 |
Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,127 mm (l) | ||
| ZEC-A2025 | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,254 mm (l) | |||
| ZEC-A2051 | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,508 mm (l) | |||
| ZEC-A2076 | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,762 mm (l) | |||
| ZEC-A4013 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,127 mm (l) | |||
| ZEC-A4025 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,254 mm (l) | |||
| ZEC-A4051 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,508 mm (l) | |||
| ZEC-A4076 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,762 mm (l) | |||
| Outils de coupe pour la gravure (pour l'aluminium ou le laiton) |
ZEC-A2013-BAL | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,13 mm (l) | ||
| ZEC-A2025-BAL | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,25 mm (l) | |||
| ZEC-A4013-BAL | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,13 mm (l) | |||
| ZEC-A4025-BAL | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,25 mm (l) | |||
|
Outils de coupe parallèles pour la gravure |
ZEC-A2150 | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 1,52 mm (l) | ||
| ZEC-A2190 | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 1,91 mm (l) | |||
| ZEC-A2230 | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 2,29 mm (l) | |||
| ZEC-A2320 | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 3,175 mm (l) | |||
| ZEC-A4150 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 1,52 mm (l) | |||
| ZEC-A4190 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 1,91 mm (l) | |||
| ZEC-A4230 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 2,29 mm (l) | |||
| ZEC-A4320 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 3,175 mm (l) | |||
| ZEC-A4380 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 3,81 mm (l) | |||
| ZEC-A4430 | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 4,34 mm (l) | |||
| Outils de coupe quart de rond (pour le plastique) |
ZEC-A2013-QR | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,13 mm (l) | ||
| ZEC-A2025-QR | Carbure cémenté dia. = 3,175 mm x 114 mm (L) x 0,25 mm (l) | |||
| ZEC-A4013-QR | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,13 mm (l) | |||
| ZEC-A4025-QR | Carbure cémenté dia. = 4,36 mm x 165 mm (L) x 0,25 mm (l) | |||
| Outils de coupe en diamant pour la gravure | ZDC-A2000 | Diamant dia. = 3,175 mm x 127 mm (L) | ||
| ZDC-A4000 | Diamant dia. = 4,36 mm x 178 mm (L) | |||
Tous les outils 4,36 requièrent l'utilisation du collet ZC-E436
| Article | Modèle | Description | ||
|
Collets pour fraise |
ZC-23 |
Collets de diamètre 6 mm, 5 mm, 4 mm et 3 mm : 1 unité de chaque | ||
| ZC-23-3 | Collet de diamètre 3 mm : 1 unité | |||
| ZC-23-4 | Collet de diamètre 4 mm : 1 unité | |||
| ZC-23-6 | Collet de diamètre 6 mm : 1 unité | |||
| ZC-23-3175 | Collet de diamètre 3,175 mm : 1 unité | |||
| ZC-23-6.35 | Collet de diamètre 6,35 mm : 1 unité | |||
| Collet pour outils de coupe de diamètre 4,36 | ZC-E436 | Collet de diamètre 4,36 mm : 1 unité | ||
|
Nez régulateur |
ZDN-200 (métal) | Diamètre intérieur 2 mm, diamètre extérieur 4,2 mm, pour la gravure de texte | ||
| DN-500R (plastique) | Diamètre intérieur 5 mm, diamètre extérieur 8 mm, pour la gravure de texte | |||
| Module de broche | ZS-35S | Module de broche de rechange | ||
| Film adhésif pour la fixation des matériaux | AS-10 | 210 mm x 140 mm, 10 feuilles | ||
| Étau central | ZV-23CS | Matériau chargeable en utilisant un gabarit pour plaque signalétique : 152 mm (X) x 148 mm (Y) et 35 mm (H) Matériau chargeable en utilisant un gabarit pour stylo ou tube : 90 mm (X) x 146 mm (Y), épaisseur max. 20 mm |
||
| Table rainurée en T | ZTT-35 | Dimensions de la table : 292 mm (X) x 220 mm (Y) Dimensions : 355 mm (l) x 230 mm (P) x 40 mm (H) |
||
Garantie et assistance
DGSHAPE by Roland vous offre l'assurance que votre machine sera toujours opérationnelle, avec une garantie d'un an incluant une assistance fournie par un réseau de distributeurs spécialisés et d'ingénieurs en assistance technique certifiés. Entre son équipe d'assistance client dévouée et la grande quantité de ressources de formation et de sensibilisation mises à disposition, Roland prend soin de vos besoins client avant et après l'achat de votre appareil.
