GRAVAÇÃO INTUITIVA E INTELIGENTE

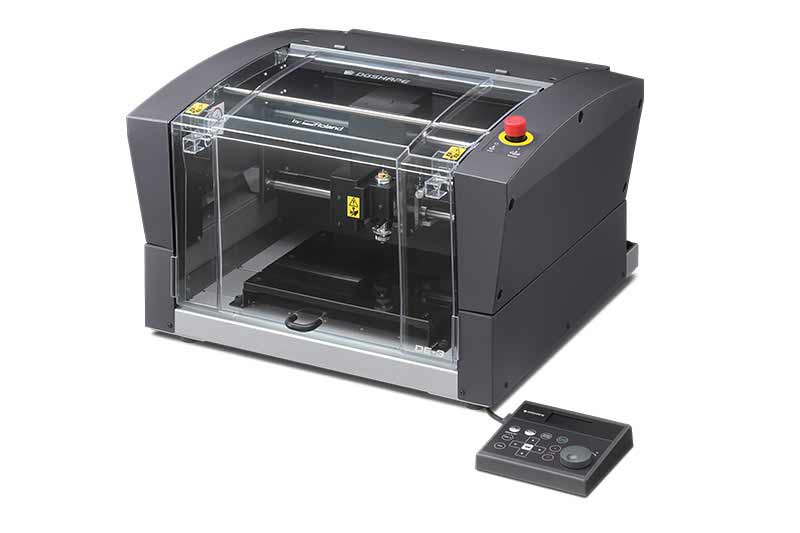

Modelo mostrado com torno central opcional
Gravadora de mesa DE-3 Desktop Engraver
Descubra um mundo de aplicações de gravação com a DE-3
Quer seja um fabricante de sinais, um fabricante de equipamentos ou um fornecedor de prémios e brindes, a gravadora de mesa DE-3 é ideal para gravar uma impressionante variedade de brindes, sinais, troféus, ferramentas e produtos industriais. A capa de segurança integrada e a facilidade de funcionamento da DE-3 também o tornam ideal para ser usado no âmbito do comércio a retalho.
Grave sobre uma série de materiais plásticos e materiais compósitos, incluindo placas de circuitos impressos.
Grave nomes e imagens em prémios e sinalização em acrílico com a versatilidade da DE-3.
A personalização nas lojas nunca foi tão popular. Com a DE-3, pode oferecer produtos personalizados únicos para aumentar a margem na sua linha de produtos atual. Grave sobre prata, ouro e outros materiais para criar lucrativos presentes personalizados.
Acrescente texto e imagens sobre placas e sinais com uma precisão nítida e clara, e sem as queimaduras superficiais que os gravadores a laser produzem.
Personalize ferramentas industriais, placas de identificação e sinalização de segurança em metal, plástico e outros materiais.
Crie sinais táteis e em Braille duradouros.
Uma personalização precisa na ponta dos seus dedos
Um ponteiro laser define com precisão o ponto de origem e mostra a pré-visualização do percurso de gravação sobre o suporte - a posição de gravação é configurada tocando num só botão.
Gravação com precisão
As cabeças cónicas, fáceis de aplicar, podem ser acrescentadas à unidade do eixo para regular automaticamente a profundidade de gravação sobre a superfície do suporte, permitindo obter resultados precisos, de forma homogénea.
Uma produção rápida e fácil
Alimentado por um motor sem escovas de 20 000 rpm, de corrente contínua, a de-3 aproveita a deteção avançada de superfície e outros recursos automáticos para tornar a configuração e a gravação rápidas e simples.
Ligação ethernet
Controlo com a mão
Um novo software e uma arquitetura aberta
A de-3 é uma tecnologia de fonte aberta que funciona out of the box com qualquer software conhecido para gravar, ferramenta padrão da indústria, e material. O software dr. Engrave plus também vem com a de-3, oferecendo novas vantagens para o utilizador.
- Suporta agora ficheiros ai e dados gráficos/vetoriais padrão.
- As novas funcionalidades de nivelamento e perfuração permitem a gravação de texto padrão, assim como o nivelamento da superfície e a perfuração de orifícios
- Mantém funções úteis de templates e bases de dados excel e csv para uma gravação rápida de trabalhos com dados em série.
Funcionalidades adicionais
|
Um aparelho de mesa compacto que funciona como uma gravadora da classe de produção. |
|
Um torno central adicional está disponível para segurar de forma segura objetos irregulares como garrafas de bolso, espelhos compactos, armações de óculos e outros objetos. |
|
Um aparelho compacto com dimensões generosas de superfície de trabalho de 305 mm (x) x 230 mm (y) x 40 mm (z) para se encaixar confortavelmente em ambientes de escritório, sala de aula, oficina e comércio a retalho. |
|
Uma solução de gravação limpa e segura com uma operação de gravação totalmente protegida. |
|
Dimensões da mesa de trabalho |
305 mm x 230 mm |
|
|
Área máxima de trabalho (Área de Trabalho) |
X, Y, Z: 305 mm × 230 mm × 40 mm |
|
|
Sistema de direção do eixo XYZ |
Motor de passo, controlo simultâneo de 3 eixos |
|
|
Velocidade de funcio- namento |
Eixo XY |
0,1 - 60 mm/seg. |
|
Eixo Z |
0,1 - 30 mm/seg. |
|
|
Resolução do software |
0,01 mm/passo |
|
|
Resolução mecânica |
Eixo XYZ |
0,00125 mm/passo |
|
Motor do eixo (spindle) |
Motor CC sem escovas |
|
|
Velocidade do eixo |
5000 a 20 000 rpm |
|
|
Carregamento da ferramenta |
Suporte do Cortador; Tipo de Pinça |
|
|
Espessura máxima do material |
40 mm (38 mm quando se estiver a usar cabeças cónicas) |
|
|
Ligação |
USB ou Ethernet (10 BASE-T/ 100 BASE-TX) |
|
|
Linguagem da máquina |
RML-1 |
|
|
Fonte de alimentação |
Tensão e frequência |
CA 100 a 240V ±10%, 50/60 Hz (categoria de sobretensão: II, IEC 60664-1) |
|
Corrente nominal |
1,0 A |
|
|
Consumo energético |
80 W |
|
|
Ruído de funciona- mento |
Durante o funciona- mento |
63 dB (ou inferior) |
|
Durante o modo de suspensão |
40 dB (ou inferior) |
|
|
Dimensões exteriores |
616 mm × 587 mm × 390 mm |
|
|
Peso da máquina |
35 kg |
|
|
Ambiente de instalação |
Interior, altitude: 2000 m ou menos, Temperatura de 5 a 40 °C, humidade de 35 a 80% (sem condensação), Grau de poluição ambiental 2 |
|
|
Artigos incluídos |
CD com pacote de software da DGSHAPE, Cabo de alimentação, Adaptador de corrente, Cabo USB, Unidade de cabeças cónicas (resina / componentes metálicos), parafuso da unidade de cabeças cónicas (parafuso de fixação, mola), Parafuso de fixação suplementar (para o suporte do cortador), Pinça maciça (0 3,175 mm), Chave inglesa, Chave para parafusos, Aparafusador, Película adesiva, Adaptador do coletor de pó, Guia de configuração |
|
Las especificaciones, los diseños y las dimensiones indicados pueden estar sujetos a cambios sin previo aviso.
|
Item |
Modelo |
Descrição |
|
Cortadores de gravação (para plástico) |
ZEC-A2013 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,127 mm (L) |
|
ZEC-A2025 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,254 mm (L) |
|
|
ZEC-A2051 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,508 mm (L) |
|
|
ZEC-A2076 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,762 mm (L) |
|
|
ZEC-A4013 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 0,127 mm (L) |
|
|
ZEC-A4025 |
Diâmetro do carboneto cimentado= 4,36 mm x 165 mm (C) x 0,254 mm (L) |
|
|
ZEC-A4051 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 0,508 mm (L) |
|
|
ZEC-A4076 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 0,762 mm (L) |
|
|
Cortadores de gravação (para alumínio ou latão) |
ZEC-A2013-BAL |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,13 mm (L) |
|
ZEC-A2025-BAL |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,25 mm (L) |
|
|
ZEC-A4013-BAL |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 0,13 mm (L) |
|
|
ZEC-A4025-BAL |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 0,25 mm (L) |
|
|
Cortadores de gravação paralelos (para plástico) |
ZEC-A2150 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 1,52 mm (L) |
|
ZEC-A2190 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 1,91 mm (L) |
|
|
ZEC-A2230 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 2,29 mm (L) |
|
|
ZEC-A2320 |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 3,175 mm (L) |
|
|
ZEC-A4150 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 1,52 mm (L) |
|
|
ZEC-A4190 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 1,91 mm (L) |
|
|
ZEC-A4230 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 2,29 mm (L) |
|
|
ZEC-A4320 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 3,175 mm (L) |
|
|
ZEC-A4380 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 3,81 mm (L) |
|
|
ZEC-A4430 |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 4,34 mm (L) |
|
|
Cortadores de um quarto de volta (para plástico) |
ZEC-A2013-QR |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,13 mm (L) |
|
ZEC-A2025-QR |
Diâmetro do carboneto cimentado = 3,175 mm x 114 mm (C) x 0,25 mm (L) |
|
|
ZEC-A4013-QR |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 0,13 mm (L) |
|
|
ZEC-A4025-QR |
Diâmetro do carboneto cimentado = 4,36 mm x 165 mm (C) x 0,25 mm (L) |
diâmetro = diâmetro da haste, C = comprimento total, L = largura da lâmina, unidade = mm
Todas as ferramentas de 4,36 de diâmetro requerem uma Pinça ZC-E436
Outros acessórios e consumíveis
|
Item |
Modelo |
Descrição |
|
Pinças para fresas |
ZC-23 |
Pinças de 6 mm, 5 mm, 4 mm e de 3 mm de diâmetro: 1 unid. cada |
|
ZC-23-3 |
Pinça de 3 mm de diâmetro: 1 unid. |
|
|
ZC-23-4 |
Pinça de 4 mm de diâmetro: 1 unid. |
|
|
ZC-23-6 |
Pinça de 6 mm de diâmetro: 1 unid. |
|
|
ZC-23-3175 |
Pinça de 3,175 mm de diâmetro: 1 unid. |
|
|
ZC-23-6-35 |
Pinça de 6,35 mm de diâmetro: 1 unid. |
|
|
Pinça para cortadores de 4,36 de diâmetro |
ZC-E436 |
Pinça de 4,36 mm de diâmetro: 1 unid. |
|
Cabeças cónicas |
ZDN-200 (Metal) |
Diâmetro interior 2 mm, diâmetro exte- rior 4,2 mm para gravar texto |
|
DN-500R (Plástico) |
Diâmetro interior 5 mm, diâmetro exterior 8 mm, para gravar texto |
|
|
Unidade de eixo (spindle) |
ZS-35S |
Unidade de eixo de substituição |
|
Película adesiva para fixar o material |
AS-10 |
210 mm x 140 mm, 10 películas |
|
Torninho central |
ZV-23CS |
Material carregável usando uma guia para placas de identificação: 152 mm (X) x 148 mm (Y) e 35 mm (H) Material carregável usando uma guia para caneta ou tubo: 90 mm (X) x 146 mm (Y) e, no máximo, 20 mm de espessura |
|
Mesa T-slot |
ZTT-35 |
Tamanho da mesa: 292 mm (X) x 220 mm (Y) Dimensões: 355 mm (L) x 230 mm (P) x 40 mm (A) |
Garantia e assistência
A dgshape da roland assegura que a sua máquina está sempre pronta a funcionar com uma garantia de 1 ano, mais o suporte de uma rede de revendedores dedicados e técnicos de manutenção certificados. Desde a nossa prestável equipa de apoio ao cliente à abundante formação e aprendizagem, a roland preocupa-se com as necessidades dos clientes, antes e depois da compra da máquina.
