TrueVIS VG2

Excelência autêntica

Concebida para exceder as expetativas

Modelo VG2-640 VG2-540
Método de impressão Jato de tinta piezoelétrico
Material Largura 315 a 1625 mm (12.4 a 64 pol.) 275 a 1371 mm (10.8 a 54 pol.)
Espessura Máx. 1,0 mm (39 mil) com revestimento para impressão.
Máx. 0.4 mm (16 mil) com liner e 0.22 mm (9 mil) sem liner, para cortar
Diâmetro exterior do rolo Máx. 210 mm (8,3 pol.)
Peso do rolo Máx. 40 kg (88 lb.) Máx. 30 kg (66 lb.)
Diâmetro interior*1 76,2 mm (3 pol.) ou 50,8 mm (2 pol.)
Largura de impressão/corte*2 Máx. 1600 mm (63 pol.) Máx. 1346 mm (53 pol.)
Tinta Tipo Bolsa de TINTA TrueVIS TR2 500 cc (branco 250 cc)
Cores Oito cores (Ciano, Magenta, Amarelo, Preto, Ciano claro, Magenta claro, Preto claro e Branco)
Oito cores (Ciano, Magenta, Amarelo, Preto, Ciano claro, Magenta claro, Preto claro e Cor de laranja)
Oito cores (Ciano, Magenta, Amarelo, Preto, Preto claro, Cor de laranja, Verde e Branco)
Sete cores (Ciano, Magenta, Amarelo, Preto, Preto claro, Cor de laranja e Verde)
Quatro cores (Ciano, Magenta, Amarelo e Preto)
Resolução de impressão (pontos por polegada) Máx. 1200 dpi
Velocidade de corte 10 a 300 mm/s (0,4 a 11,8 pol./s)
Força da lâmina*3   30 a 500 gf
Lâmina Tipo Lâmina série CAMM-1 Roland
Offset 0.000 a 1.500 mm (0.0 a 59.1 mil)
Resolução do software (ao cortar) 0.025 mm/passo (0,98 mil/passo)
Precisão da distância (ao imprimir)*4*5 Erro menor do que ±0.3% da distância percorrida ou ±0.3 mm (±11.8 mil), conforme o valor maior
Precisão da distância (ao cortar)*4 Erro menor do que ±0.4% da distância percorrida ou ±0.3 mm (±11.8 mil), conforme o valor maior. Quando a correção da distância tiver sido efetuada (quando tiver sido efetuada a configuração para [MENU DE CORTE] - [CALIBRAÇÃO]): Erro menor do que ±0.2% da distância percorrida ou ±0.1 mm (±3.9 mil), conforme o valor maior
Repetibilidade (ao cortar)*4*6 ±0m1 mm (±3,9 mil) ou menos
Precisão do alinhamento para a impressão e o corte *4 ±0,5 mm (±19,7 mil) ou menos
Precisão do alinhamento para a impressão e o corte ao recarregar material*4*8 Erro menor do que ±0.5% da distância percorrida ou ±3 mm (±0.2 pol.), conforme o valor maior

Sistema de aquecimento de material*9

Definição da temperatura do aquecedor de impressão: 30 a 45°C (86 a 112°F) Temperatura definida do secador: 30 a 50°C (86 a 122°F)
Conetividade Ethernet (100BASE-TX/1000BASE-T, comutação automática)
Função de economia de energia Modo de repouso automático
Requisitos energéticos AC 100 to 120 V ±10%, 8.0 A, 50/60 Hz ou AC 220 to 240 V ±10%, 4.1 A, 50/60 Hz
Consumo de energia Durante o funcionamento Aprox. 1090 W
Modo de repouso Aprox. 40 W
Nível de ruído Durante o funcionamento 63 dB (A) ou menos
Em standby 53 dB (A) ou menos
Dimensões (com suporte) 2945 (L) × 730 (D) × 1310 (A) mm
(116 [L] × 28.8 [D] × 51.6 [A] pol.)
2685 (L) × 730 (D) × 1310 (A) mm
(105.8 [L] × 28.8 [D] × 51.6 [A] pol.)
Peso (com suporte) 204 kg (451.9 lb.) 188 kg (421 lb.)
Ambiente Ligado Temperatura: 20 até 32 °C (68 até 90 °F), humidade: 35 até 80% HR (sem condensação)
Desligado Temperatura: 5 até 40°C (41 até 104°F), humidade: 20 até 80% HR (sem condensação)
Itens incluídos Software RIP VersaWorks 6, suportes exclusivos, cabo de alimentação, fixadores do material, suportes do material, lâmina de substituição para a lâmina de separação, manuais, etc.



Requisitos do sistema do VersaWorks 6 da Roland
Sistema operativo Windows® 10 (32/64 bits), Windows® 8.1 (32/64 bits), Windows® 7 Ultimate/Professional (32/64 bits)
CPU Intel® Core™2 Duo, 2.0 GHz ou mais rápido recomendado
RAM 2 GB ou mais recomendados
Placa de vídeo e monitor É recomendada uma resolução de 1280 x 1024 ou mais
Espaço livre em disco (HDD/SSD) 40 GB ou mais recomendados
Sistema de ficheiros no disco rígido Formato NTFS
Unidade ótica DVD-ROM
Outros Recomendada ligação à Internet

Modos de impressão Resolução Velocidade de passagem
4 cores CMYK     VG2-640  VG2-540
Alta qualidade
900 x 900 8 9.6 m2/hr 9.1 m2/hr
Padrão 900 x 600 6 12.8 m2/hr 12.2 m2/hr
Alta velocidade 600 x 600 3 20.6 m2/hr 19.5 m2/hr
Cartaz 600 x 600 2 30.4 m2/hr 28.8 m2/hr
7/8 cores (CMYKLcLmLkOr)
Alta qualidade 900 x 900 13 5.7 m2/hr 5.4 m2/hr
Padrão 900 x 600 10 7.6 m2/hr 7.3 m2/hr
Alta velocidade 600 x 600 5 12.3 m2/hr 11.8 m2/hr

Modos de impressão Resolução  Cor Velocidade de passagem
 8 cores CMYKLcLmLkWh       VG2-640 VG2-540
Alta qualidade
900 x 900 CMYKLcLmLk 16 4.8 m2/hr 4.6 m2/hr
W >CMYKLcLmLk 20  1.1 m2/hr  1.1 m2/hr
CMYKLcLmLk > Wh 20   1.0 m2/hr  1.0 m2/hr
Branco   20  3.1 m2/hr 3.0 m2/hr
Padrão 900 x 600 CMYKLcLmLk  12 6.4 m2/hr 6.1 m2/hr
W >CMYKLcLmLk   12 2.0 m2/hr   1.9 m2/hr
CMYKLcLmLk > Wh   12  1.8 m2/hr  1.8 m2/hr
Branco    14  5.0 m2/hr 4.7 m2/hr

As especificações, desenhos e dimensões listadas podem estar sujeitos a alteração sem aviso prévio.

*1 Os suportes de material desta máquina são concebidos para serem usados exclusivamente com material que possua um tubo de papel (núcleo) com diâmetro interior de 76.2 mm (3 pol.). 3 polegadas. Para usar material de 50,8 mm (2 pol.) são necessários os adaptadpres de material opcionais.

* 2 O comprimento da impressão ou corte está sujeito às limitações do programa.

*3 500 gf é a força máxima instantânea da lâmina. A força da lâmina deve ser ajustada de acordo com os detalhes, como a espessura do material.

*4 Tipo de material: Material especificado pela Roland DG Corporation. Temperatura: 25°C (77°F), humidade: 50%HR. O material em rolo deve ser carregado corretamente. Aplicável quando são usados todos os rolos de tração que podem ser usados com a largura do material. Margens laterais: 25 mm (1.0 pol.) ou mais para as margens esquerda e direita. Não inclui a expansão/contração do material. Não assegurado quando é usado o aquecedor ou ventilador da impressão. Pressupondo que todas as funções de correção e ajuste da máquina foram corretamente usadas.

*5 Curso da impressão: 1 m (39.4 pol.)

*6 O item de menu [PRÉ-ALIMENTAÇÃO] deve ser definido para "ATIVAR." Gama para uma precisão garantida da repetição. Para materiais com uma largura superior a 610 mm (24 pol.): Comprimento: 4000 mm (157.5 pol.). Para materiais com uma largura de 610 mm (24,0 pol.) ou menos: Comprimento: 8000 mm (315 pol.)

*7 Desde que o comprimento de alimentação do material seja 3000 mm (118.1 pol.) ou menos. Não inclui os efeitos de movimento inclinado e da expansão e contração do material.

*8 Tamanho dos dados: Modelo de 1625 mm: 1000 mm (39.4 pol.) na direção de alimentação do material, 1600 mm (63 pol.) na direção do movimento do carro de impressão. Modelo de 1371 mm: 1000 mm (39.4 pol.) na direção de alimentação do material, 1346 mm (53.0 pol.) na direção do movimento do carro de impressão. Sem laminação. Deteção automática de marcas de corte em 4 pontos quando é recarregado o material. Durante o corte, o item de menu [PRÉ-ALIMENTAÇÃO] deve estar definido para "ATIVAR". Não inclui um possível desvio causado pela expansão/contração do material e/ou recarga de material.

*9 É necessário o aquecimento após ligar. Este aquecimento pode exigir 5 a 20 minutos, dependendo do ambiente de operação. Dependendo da temperatura ambiente e da largura do material, a temperatura pré-definida pode não ser alcançada.

Devido à natureza da tinta branca, o pigmento nesta tinta irá assentar no tinteiro e no sistema de tinta, exigindo que agite o tinteiro antes de cada utilização.  A durabilidade no uso exterior é de três anos no caso das tintas CMYKLcLmLkOrGr e um ano para a tinta branca, dependendo do local, material usado e aplicação. Para determinadas aplicações pode ser necessária laminação.

Modelo Descrição
TR2-CY Tinta TrueVIS Ciano, 500 cc
TR2-MG Tinta TrueVIS Magenta, 500 cc
TR2-YE Tinta TrueVIS Amarelo, 500 cc
TR2-BK Tinta TrueVIS Preto, 500 cc
TR2-LC Tinta TrueVIS Ciano claro, 500 cc
TR2-LM Tinta TrueVIS Magenta claro, 500 cc
TR2-LK Tinta TrueVIS Preto claro, 500 cc
TR2-OR Tinta TrueVIS Cor de laranja, 500 cc
 TR2-GR Tinta TrueVIS Verde, 500 cc
TR2-WH Tinta TrueVIS Branco, 250 cc
TR2-CL Líquido de limpeza TrueVIS, 500 cc
ZEC-U5032 Lâmina de corte para vinil de sinalética padão, 2 unid.
ZEC-U5025 Lâmina de corte para vinil de sinalética padrão, material refletor e fluorescente/espesso, 5 unid.
XD-CH2 Suporte ajustável da lâmina - alumínio
XD-CH3 Suporte ajustável da lâmina - resina

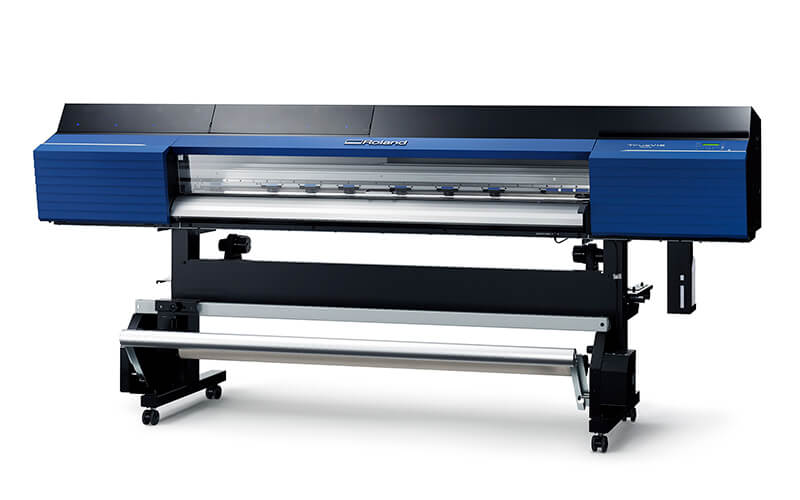

Sistema take-up automatizado

TU4-64 [Para VG2-640]
TU4-54 [Para VG2-540]
* Rolos até 40 kg (88.2 lb.)

TU4 - Sistema take-up automatizado

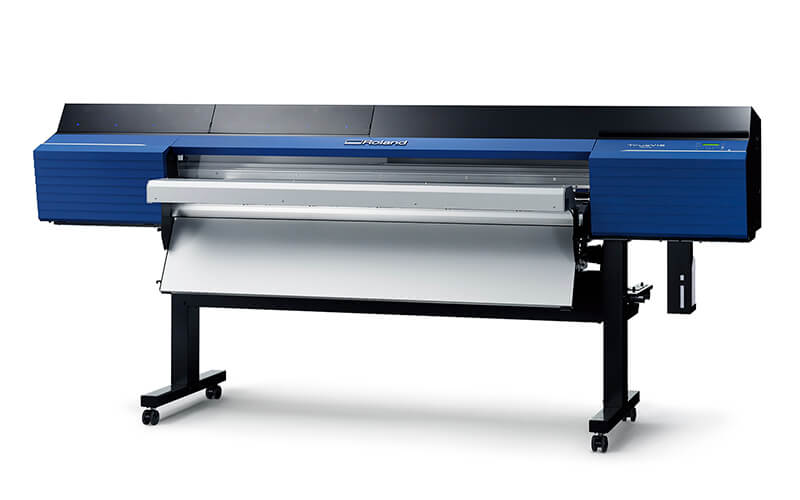

DU2 - Aquecedor e ventilador para a série TrueVIS VG2

Aquecedor e Ventilador

DU2-64 [Para VG2-640]
Requisitos energéticos
AC 100 a 120 V ±10%, 5.5 A, 50/60 Hz AC 220 a 240 V ±10%, 3 A, 50/60 Hz
DU2-54 [Para VG2-540]
Requisitos energéticos
AC 100 a 120 V ±10%, 5 A, 50/60 Hz AC 220 a 240 V ±10%, 2.6 A, 50/60 Hz
Aquecedor e ventilador recomendado para a impressão com Branco
