Технические характеристики машин серии TrueVIS SG2
| Модель | SG2-640 | SG2-540 | SG2-300 | |
| Способ печати |
Пьезоэлектрическая струйная печать |
|||
| Материалы | Ширина | От 315 до 1625 мм | От 275 до 1371 мм | От 182 до 762 мм |
| Толщина | Макс. 1,0 мм с подложкой для печати. Макс. 0,4 мм с подложкой и 0,22 мм без подложки для резки | |||
| Внешний диаметр рулона | Макс. 210 мм | |||
| Вес рулона | Макс. 40 кг | Макс. 30 кг | Макс. 25 кг | |
| Диаметр втулки рулона (1) | 76,2 мм или 50,8 мм | |||
| Ширина печати/резки (2) | Макс. 1600 мм | Макс. 1346 мм | Макс. 736 мм | |
| Чернила | Тип | Чернила TrueVIS TR2, пакет объемом 500 куб. см | ||
| Цвета | Четыре цвета (голубые, пурпурные, желтые и черные) | |||
| Разрешение печати (количество точек на дюйм) | Макс. 1200 точек на дюйм |
|||
| Скорость резки | От 10 до 300 мм/с | |||
| Сила давления ножа (3) |
От 30 до 500 гс | |||
| Нож | Тип | Нож для машин серии Roland CAMM-1 | ||
| Смещение ножа | От 0,000 до 1,500 мм | |||
| Программное разрешение (при выполнении резки) | 0,025 мм/шаг | |||
| Точность измерения расстояния (при выполнении печати) (4) (5) | Погрешность, равная менее ±0,3 % пройденного расстояния или ±0,3 мм, в зависимости от того, какой показатель является бóльшим | |||
| Точность измерения расстояния (при выполнении резки) (4) | Погрешность, равная менее ±0,4 % пройденного расстояния или ±0,3 мм, в зависимости от того, какой показатель является бóльшим. Если была выполнена корректировка расстояния (если была выполнена настройка для [CUTTING MENU] - [CALIBRATION]): Погрешность, равная менее ±0,2% пройденного расстояния или ±0,1 мм, в зависимости от того, какой показатель является бóльшим. | |||
| Повторяемость (при выполнении резки) (4) (6) | ±0,1 мм или меньше | |||
| Точность совмещения для печати и резки (4) (7) | ±0,5 мм или меньше | |||
| Точность совмещения для печати и резки при повторной загрузке материала (4) (8) | Погрешность, равная менее ±0,5 % пройденного расстояния или ±3 мм, в зависимости от того, какой показатель является бóльшим | |||
| Система нагрева материала (9) | Заданная температура модуля нагрева от 30 до 45 °C Заданная температура модуля сушки: от 30 до 50 °C | |||
| Возможности установления связи | Ethernet (100BASE-TX/1000BASE-T, автоматическое переключение) | |||
| Функция энергосбережения | Функция автоматического перехода в спящий режим | |||
| Требования по электропитанию | От 100 до 120 В перем. тока ±10%, 8,0 А, 50/60 Гц или от 220 до 240 В перем. тока ±10%, 4,1 А, 50/60 Гц | От 100 до 120 В перем. тока ±10%, 5,4 А, 50/60 Гц или от 220 до 240 В перем. тока ±10%, 2,7 А, 50/60 Гц | ||
| Потребление энергии | В процессе эксплуатации | Прибл. 1090 Вт | Прибл. 710 Вт | |
| Спящий режим | Прибл. 40 Вт | |||
| Уровень акустического шума | В процессе эксплуатации | 63 дБ (А) или меньше | ||
| В режиме ожидания | 53 дБ (А) или меньше | |||
| Габариты (с подставкой) | 2945 (Ш) x 730 (Г) x 1310 (В) мм |
2685 (Ш) x 730 (Г) x 1310 (В) мм |
2070 (Ш) x 730 (Г) x 1310 (В) мм |
|
| Вес (с подставкой) | 197 кг | 180 кг | 147 кг | |
| Рабочая среда | Электропитание включено | Температура: от 20 до 32°C; влажность: от 35 до 80 % отн. влажности (без образования конденсата) | ||
| Электропитание выключено | Температура: от 5 до 40°C; влажность: от 20 до 80 % отн. влажности (без образования конденсата) | |||
| Комплект поставки | Программное обеспечение VersaWorks 6 для обработки растровых изображений, специальные подставки, силовой кабель, зажимы для материала, держатели материала, запасное лезвие для отрезного ножа, руководства по эксплуатации и т. д. | |||
Технические характеристики, конструкционные особенности и размеры могут быть изменены без предварительного уведомления
1 Держатели материала, установленные на данной машине, предназначены исключительно для рулонов материала с бумажной втулкой с внутренним диаметром 76,2 мм. Чтобы использовать рулоны материала со втулкой диаметром 50,8 мм, необходимы дополнительные фланцы для материала.
2 Длина области печати или резки зависит от ограничений программы.
3 500 гс — максимальная мгновенная сила давления ножа. Силу давления ножа необходимо отрегулировать в соответствии с конкретными условиями, например, в зависимости от толщины материала.
4 Тип материала: Материалы, указанные Roland DG Corporation. Температура: 25°C; влажность: 50% отн. влажности. Материл в рулонах необходимо загружать надлежащим образом. Применимо в случае использования всех прижимных роликов, которые могут использоваться с материалом определенной ширины. Поля сбоку: 25 мм или больше для полей слева и справа. Без учета растяжения/усадки материала. Не гарантируется при использовании модуля нагрева или сушки. При условии надлежащего использования всех функций корректировки и регулировки.
5 Перемещение при печати: 1 м
6 Для пункта меню [PREFEED] необходимо выбрать опцию ENABLE. Диапазон гарантируемой точности повторения. Для материалов шириной более 610 мм: Длина: 4000 мм. Для материалов шириной 610 мм или меньше: Длина: 8000 мм
7 При условии, что длина подаваемого материала составляет 3000 мм или меньше. Без учета влияния наклонного движения и растяжения или усадки материала.
8 Размер данных: модель 1625 мм: 1000 мм в направлении подачи материала, 1600 мм в направлении движения каретки. модель 1371 мм: 1000 мм в направлении подачи материала, 1346 мм в направлении движения каретки. Без ламинации. Автоматическое обнаружение привязочных меток в 4 точках при повторной загрузке материала. При выполнении резки для пункта меню [PREFEED] необходимо выбрать опцию ENABLE. Без учета возможного смещения вследствие растяжения/усадки материала и/или повторной загрузки материала.
9 После включения электропитания необходимо выполнить нагрев. Это может занять от 5 до 20 минут, в зависимости от рабочей среды. При определенной температуре окружающей среды и ширине материала, возможно, не удастся достичь предварительно заданной температуры.
| Системные требования для использования ПО Roland VersaWorks 6 | ||
| Операционная система | Windows® 10 (32/64-битная), Windows® 8.1 (32/64-битная), Windows® 7 Ultimate / Professional (32/64-битная) | |
| Процессор | Рекомендуется Intel® Core™2 Duo, 2,0 ГГц или более | |
| Оперативная память | Рекомендуется 2 ГБ или более | |
| Видеокарта и монитор | Рекомендуется разрешение 1280 x 1024 или выше | |
| Свободное пространство на жестком диске (HDD/ HDD) | Рекомендуется 40 ГБ или более | |
| Файловая система жесткого диска | Формат NTFS | |
| Оптический привод | Привод DVD-ROM | |
| Другое | Рекомендуется использовать интернет-соединение | |
| Модель | Описание |
|---|---|
| TR2-CY | Чернила TrueVIS, голубые, 500 куб. см |
| TR2-MG | Чернила TrueVIS, пурпурные, 500 куб. см |
| TR2-YE | Чернила TrueVIS, желтые, 500 куб. см |
| TR2-BK | Чернила TrueVIS, черные, 500 куб. см |
| TR2-CL | Чистящая жидкость TrueVIS, 500 куб. см |
| ZEC-U5032 | Ножи для резки винила для производства вывесок и указателей, 2 шт. |
| ZEC-U5025 | Ножи для резки плотного, светоотражающего и флюоресцентного винила, а также винила для производства вывесок и указателей, 5 шт. |
| XD-CH2 | Регулируемый держатель ножа – алюминиевый |
| XD-CH3 | Регулируемый держатель ножа – пластиковый |

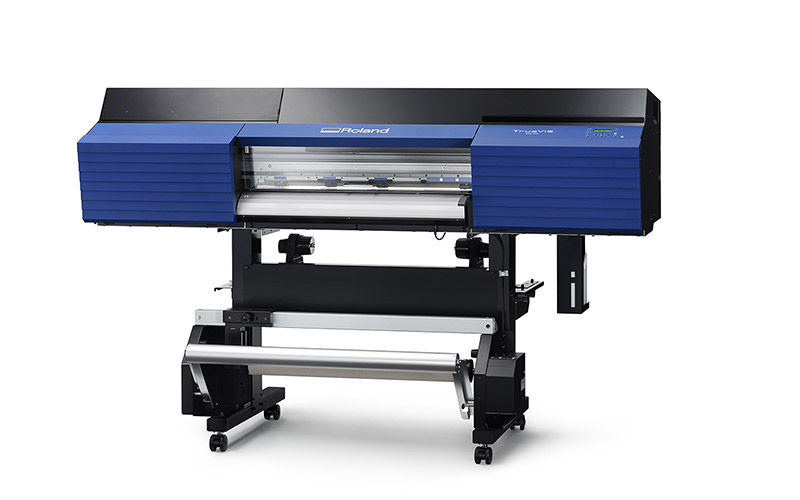

Автоматическая система подмотки
TU4-64 [для SG2-640]
TU4-54 [для SG2-540]
TU4-30 [для SG2-300]
