Si tienes que imprimir objetos de formas irregulares o si necesitas imprimir una tirada larga de varios artículos, recomendamos el uso de plantillas para mantener todos los artículos en su sitio en la impresora plana UV y maximizar la calidad y la velocidad de la producción.
La complejidad de las plantillas puede variar, pero, básicamente, sirven para que el objeto sobre el que vas a imprimir se mantenga en su sitio y plano con respecto a la trayectoria de los cabezales de impresión para ayudarte a imprimir con mayor precisión.
Con las impresoras planas UV de Roland, puedes imprimir sobre todo tipo de artículos de formas irregulares. Las plantillas hacen que imprimir sobre pelotas de golf, trofeos o artículos de cerámica sea igual de sencillo que imprimir sobre superficies planas. Sigue leyendo para obtener más información.
¿Necesitas una plantilla?
La necesidad de usar o no una plantilla dependerá de lo que vayas a imprimir. Si imprimes un único objeto y relativamente plano, como por ejemplo una carcasa móvil o una caja, podrás con toda seguridad alinearlo de forma precisa con el equipo.
Cuando empieces a añadir más elementos o si tienes que imprimir un objeto de froma irregular que no se vaya a quedar en su sitio (una pelota de golf, por ejemplo), la plantilla pasa a ser un elemento importante para garantizar la calidad y la velocidad del trabajo.
Utilizar una guía
Independientemente de lo sencillo que sea el trabajo, usar una guía puede permitirte ahorrar tiempo en el proceso de configuración de tu software RIP, ya que siempre sabrás dónde se encuentra tu punto de partida. La guía se ajusta al margen de seguridad alrededor de la parte exterior de la impresora para garantizar la correcta colocación de los objetos a imprimir. Esto te permitirá ahorrar tiempo y evitar desperdiciar artículos a causa de la desalineación, sobre todo si se utiliza con diseños a una escala adecuada.
Consejo profesional: diseñar tu proyecto a escala 1:1 o 100 % facilitará el proceso de producción de la plantilla.
Diseño de plantillas para la impresión de artículos individuales
El tipo de plantilla de impresión que necesites dependerá del objeto en el que vayas a imprimir, pero lo bueno es que suele ser fácil crear plantillas de impresión para objetos comunes.

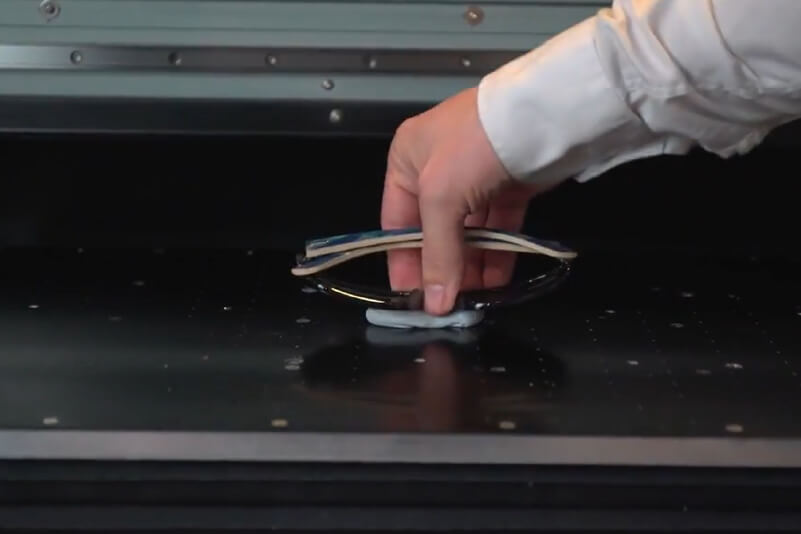

Opción 1: Pegar los objetos
¿Tienes cinta adhesiva a mano? Prueba un poco de plastilina. Una alternativa puede ser incluso utilizar cinta adhesiva para evitar que los objetos ligeros se muevan. De verdad que es así de sencillo.
Opción 2: Crear una plantilla provisional
Tapones de botellas, hueveras o rollos de papel higiénico pueden servir y no solo con objetos redondos. Lo único que cabe recordar es que podría ser conveniente fijar la plantilla a la impresora para que no se mueva.
Opción 3: Crear una plantilla de impresión a medida
Si necesitas algo un poco más elaborado, puedes crear una plantilla personalizada para tu trabajo con una termoformadora, una cortadora láser o una fresadora. Si no tienes los medios para fabricar algo así, hay muchas empresas que cuentan con las herramientas necesarias y que podrán ayudarte.

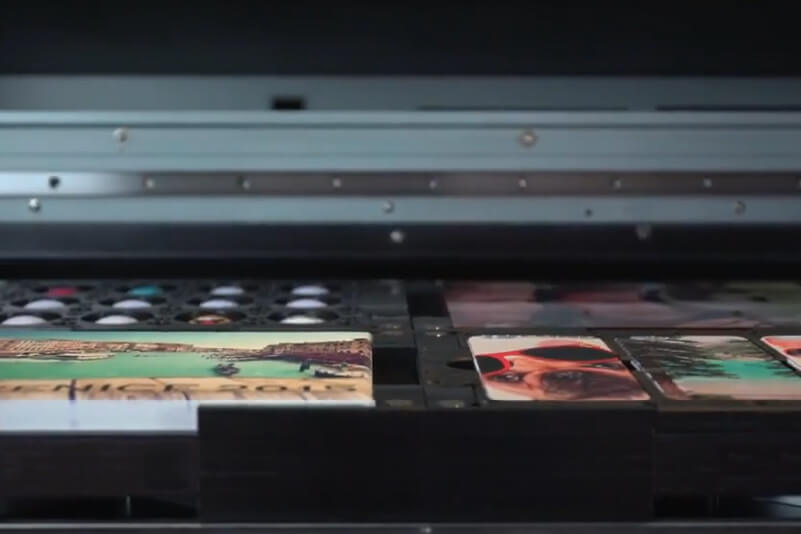

Diseño de una plantilla de impresión para varios objetos
Las plantillas de impresión para múltiples objetos variarán en función de los artículos a imprimir, su tamaño y altura. Una plantilla bien diseñada, además de fijar los artículos, permite que estén perfectamente colocados por debajo del cabezal de impresión a la misma distancia, garantizando la calidad de la impresión y minimizando el uso excesivo de tinta. Puedes elegir entre diferentes opciones.
Sencilla pero efectiva
Si vas a imprimir sobre múltiples objetos de la misma forma, como carcasas para móvil, la opción más sencilla será duplicar el contorno de la obra en tu programa de diseño e imprimir con tinta barniz sobre una superficie plana. Los paneles de cartón pluma rígidos son una opción ideal, ya que podrán reutilizarse.
Al imprimir varias capas de tinta barniz, podrás crear un borde que hará que el objeto encaje en su sitio, lo cual dará como resultado una mayor precisión y acelerará el proceso.
Ahora ya puedes alinear tus objetos con las líneas de impresión, ajustar la altura y, si colocas los artículos de manera precisa ajustando la plantilla al diseño original, podrás ponerte manos a la obra.
Un proceso más elaborado
Para imprimir justo hasta el borde de un objeto o para dejar un margen de sangrado se necesita una plantilla que esté lo más nivelada posible con la superficie de impresión.
Cuando la altura de impresión es demasiado alta o hay espacios entre los objetos, como ocurriría con el método anterior, cabe la posibilidad de que se produzca un exceso de tinta generando manchas antiestéticas que, a su vez, pueden acumularse en las lámparas de la impresora plana UV.

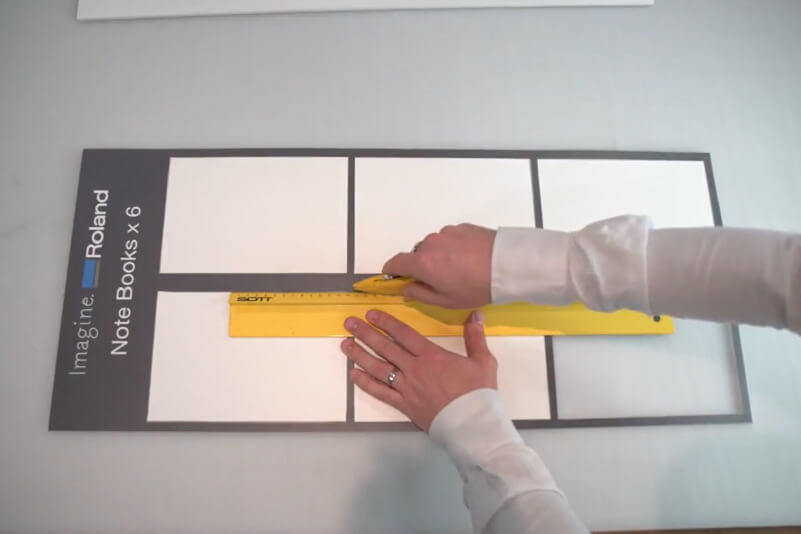

La forma más precisa de crear este tipo de plantillas es cortar la forma de los objetos en un panel para que queden nivelados.
- Como con la plantilla anterior, imprime el contorno de tu diseño en una superficie plana, como una lámina de cartón pluma, madera o plástico.
- Corta las formas con la mayor precisión posible con una cuchilla, una cortadora láser, una fresadora o una grabadora, según el material que utilices.
- Si necesitas una plantilla con mayor profundidad, puedes duplicar tu plantilla actual tantas veces como se necesario para que tenga la altura deseada; a continuación, pega las plantillas entre sí para obtener la plantilla final.
El siguiente nivel
Para aprovechar el tiempo al máximo, puedes configurar tu equipo para que imprima varios artículos diferentes de alturas distintas. Esto a menudo requiere una solución más compleja, como la producción de un molde en vacío o el fresado 3D para crear una plantilla precisa que coloque los objetos a la misma altura con respecto al cabezal de impresión.
Esta solución es perfecta para la impresión plana de gran tamaño, para para producir diariamente grandes volúmenes. Por ejemplo, si tienes una empresa que produce una mezcla de pelotas de golf, carcasas móviles y memorias USB, esta podría ser la solución ideal para ti.
Misión cumplida
Algunos de los conceptos de los que hablamos se explican detalladamente en este vídeo. Esperamos que este artículo haya respondido a algunas de tus dudas sobre la creación de plantillas y te demuestre lo rápido y fácil que puede ser crear todo tipo de trabajos. También puedes obtener más información participando en uno de nuestros cursos o hablando con uno de nuestros expertos.
